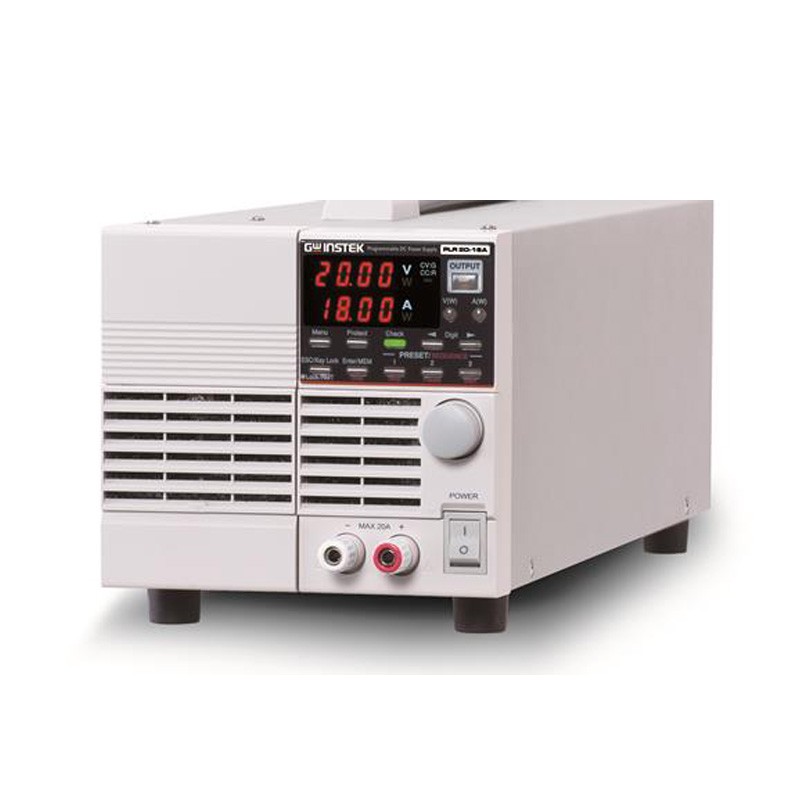

產品介紹：
固緯最新推出的PLR 系列共有6 個機種，輸出電壓范圍分別為20V/36V/60V，而輸出功率分別為360W
和720W。透過外部串聯或是并聯的連接方式，以提高整體的輸出電壓或輸出電流，針對同機種的機器可提供2 臺串聯或3 臺并聯 。PLR
系列提供三組默認功能鍵可儲存經常使用的電壓及電流參數,
使用者可以快速的進行呼叫/儲存；此外序列編程功能，可以透過計算機來執行序列參數編輯，此序列編程的參數是由一連串的電壓和電流步階組合而成,
經由RS232C(標配), LAN/USB(選配)或 GPIB/USB(選配)
接口來進行PC端序列編程數據的傳輸至電源供應器內部存儲器，此功能經常被運用來建立標準的測試流程，以驗證待測體在快速變化條件下其特性的狀態。PLR
系列具有過電壓及過電流保護，當保護被觸發啟動時，電源供應器的輸出功能將被關閉，以保護待測體，另外在背板所提供的模擬監視(標配)與模擬控制(選配)功能，可用來監控或控制其電源供應器的輸出。
PLR
系列是一種混合型的電路設計，它集成了線性式(Linear)和交換式(Switching)兩者電路的架構所組合而成的。交換式(Switching)電路的優點是高功率密度，而線性電路具有低噪聲,低紋波和快速的電壓恢復時間等優異的特性。PLR
系列結合線性和交換式電路的所有優點，不僅擁有小巧的尺寸、重量輕、低紋波，亦具有快速的電壓恢復時間約100us?？焖匐妷夯謴?fù)時間可以讓電源供應器提供較穩定的輸出電壓，因此適合較大負載電流變化的測試單體(DUT)來使用。PLR
系列提供啟動電流優先功能來防止輸出瞬間的電壓及電流過沖問題，特別適合使用在LED 及二極管等負載測試。
PLR 系列滿足各種工業外圍產品相關的測試，包括半導體設備及汽車電子組件等的可靠性試驗、耐久性試驗和電子組件的老化試驗等，以提高各終端產品的質量和可靠性。
產品特點：
額定輸出電壓:20V/36V/60V
輸出功率:360W/720W
低紋波低噪聲(0.5mVrms/10mArms)
快速恢復時間（100us）
為100-240VAC的交流輸入配備功率因素校正電路
串行連接最多2個單元并行連接最多3個單元
選擇電壓電流的設置位數（粗調/細調）
面板鎖定功能/3套預設功能
輸出定時器功能（范圍從1min到1000h59mins）
CC優先功能（防止電流沖突）
PC編輯的序列功能（最大步進1000 /最小步進50ms）
保護：OVP,UVP,OCP，遙感（終端打開）
外部模擬控制功能
PC遠程界面：標準：RS-232;選配的：GPIB/USB/LAN
產品規格：
|
型號 |
電流 |
電壓 |
功率 |
功能 |
標配接口 |
|
PLR 20-18 |
18A |
20V |
360W |
開關 |
RS232 |
|
PLR 20-36 |
36A |
20V |
720W |
開關 |
RS232 |
|
PLR 36-10 |
10A |
36V |
360W |
開關 |
RS232 |
|
PLR 36-20 |
20A |
36V |
720W |
開關 |
RS232 |
|
PLR 60-6 |
6A |
60V |
360W |
開關 |
RS232 |
|
PLR 60-12 |
12A |
60V |
720W |
開關 |
RS232 |
技術指標：
| PLR20-18 | PLR20-36 | PLR36-10 | PLR36-20 | PLR60-6 | PLR60-12 |
| 額定輸出 |
| 電壓 |
0V~20V |
0V~20V |
0V~36V |
0V~36V |
0V~60V |
0V~60V |
| 電流 |
0~18A |
0~36A |
0~10A |
0~20A |
0~6A |
0~12A |
| 功率 |
360W |
720W |
360W |
720W |
360W |
720W |
| 例（CV） |
| 線性 |
3mA |
3mA |
3.8mA |
3.8mA |
5mA |
5mA |
| 負載 |
2mA |
2mA |
2.8mA |
2.8mA |
4mA |
4mA |
| 例（CC） |
| 線性 |
5mA |
5mA |
5mA |
5mA |
5mA |
5mA |
| 負載 |
5mA |
10mA |
1mA |
5mA |
1mA |
5mA |
|
波&噪聲（噪聲帶寬=20MHz；波紋帶寬=1MHz） |
| CV P-P |
30mVp-p |
30mVp-p |
30mVp-p |
30mVp-p |
30mVp-p |
30mVp-p |
| CV rms |
0.5mVrms |
0.5mVrms |
0.5mVrms |
0.5mVrms |
0.5mVrms |
0.5mVrms |
| CC rms |
10mArms |
10mArms |
5mArms |
10mArms |
5mArms |
5mArms |
|
回讀精度（23℃±5℃，預熱30分鐘后） |
| 電壓 |
±（0.1%rdg+2digits) |
±（0.1%rdg+2digits) |
±（0.1%rdg+2digits) |
| 電流 |
±（0.5%rdg+2digits) |
±（0.5%rdg+2digits) |
±（0.5%rdg+2digits) |
| 功率 |
±（0.7%rdg+1.5F.S.) |
±（0.7%rdg+1.5F.S.) |
±（0.7%rdg+1.5F.S.) |
|
設置精度（23℃±5℃，預熱30分鐘后） |
| 電壓 |
±（0.5%SETg+0.5%F.S.) |
±（0.5%SETg+0.5%F.S.) |
±（0.5%SETg+0.5%F.S.) |
| 電流 |
±（1%SETg+1%F.S.) |
±（1%SETg+1%F.S.) |
±（1%SETg+1%F.S.) |
| 響應時間 |
|
上升時間(輸出電壓：10%→90%FS) |
50ms/50ms;無負載/額定負載 |
50ms/50ms;無負載/額定負載 |
50ms/50ms;無負載/額定負載 |
|
下降時間(全負載)(輸出電壓：10%→90%FS) |
50ms |
50ms |
150ms |
|
下降時間(無負載) (輸出電壓：10%→90%FS) |
250ms |
250ms |
600ms |
|
負載瞬時恢復時間 (負載從50到100%) |
100us |
100us |
100us |
| 設置分辨率 |
| 電壓 |
10mV |
10mV |
10mV |
| 電流 |
10mA |
10mA |
10mA |
| 測量分辨率 |
| 電壓 |
10mV |
10mV |
10mV |
| 電流 |
10mA |
10mA |
10mA |
| 串并聯性能 |
| 并聯操作 |
最多3個單元 |
最多3個單元 |
最多3個單元 |
| 串聯操作 |
最多2個單元 |
最多2個單元 |
最多2個單元 |
| 保護功能 |
